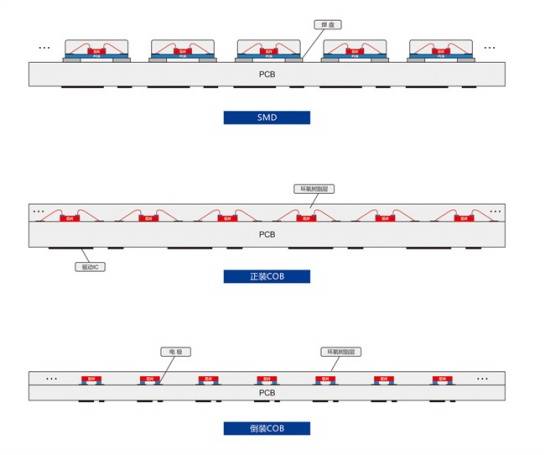

1、SMD 表面贴装器件（Surface Mounted Device）
在LED表面贴装中使用的SMD器件中包含蓝、绿、红三种颜色的LED芯片各一颗，即先将三种不同颜色的LED芯片封装成SMD，再进行表面贴装，每一个SMD器件即为一个像素点。
SMD器件可以按照出光方式、封装方式分为TOP SMD 器件和 CHIP SMD 器件两种。
TOP SMD 器件采用碗杯机构、点胶封装，单面出光；CHIP SMD器件采用PCB平面结构、molding封装，五面出光。
SMD封装技术的主要优势为贴装工艺成熟的高、供应链成熟、混灯效果好，可消除Mura效应、可修复性高。但是SMD封装技术有SMD器件尺寸、间距较大，电气连接性能、冷热循环冲击性能及平整度较差等缺点。
根据SMD表面贴装封装技术的特点，可采用传统无铅锡膏焊料进行贴装。
2、COB LED芯片直接在基板上集成封装（Chip On Board）
COB封装融合了封装于显示技术，在工艺上省去了SMT贴片环节。
COB封装工艺具有芯片尺寸小，不受支架尺寸限制，可实现更小的点间距；电气连接性能好、冷热循环冲击性能好、平整度高等优势。
根据COB封装工艺点间距微缩的特点，COB封装宜采用6号、7号及8号粉超微锡膏焊料进行芯片焊接。特别是倒装COB封装，像素点间距进一步缩小，市面上倒装COB显示屏产品已经做到P0.5甚至P0.4点间距，对于如此小的芯片焊盘pad和像素点间距，超微锡膏就是必不可少的焊接材料，因为它能带来更高的可靠性和经济性。若进一步发展，芯片焊盘Pad尺寸甚至降到60um或50um以下，像素间距降到350um以下，这是7号粉锡膏应对起来就显得相形见绌了。为了保证焊接可靠性和产品稳定性，应该选用8号粉超微锡膏。然而高质量超微焊粉的制备及8号超微锡膏的制备是国外焊接材料公司都还没有解决的技术难题。
针对这一点，深圳市福英达工业技术有限公司早在多年前便开始技术布局，并接连攻克关键技术难关，申请相关专利。经过多年沉淀，深圳福英达工业技术有限公司8号粉锡膏焊料（2-8um）于2020年上市并迅速被多家国内外大型厂商认可，并实现商用。2022年，深圳福英达工业技术有限公司推出采用8号SnBiAg低温合金面向Mini LED及Micro LED封装的 Fitech™ mLED 1330 锡膏。
3、IMD 矩阵式集成封装（Integrated Matrix Device）
IMD 器件经常被称为“N in 1”，即N个像素点封装于一个IMD器件中。如2个像素点为“2 in 1”，4个像素点为“4 in 1”。每个像素点同SMD一样包含蓝、绿、红LED芯片各一颗。
IMD 是SMD 与 COB封装方式的结合和折中，具有易于维修、分光分色、防磕碰、可靠性较高的优点。目前产品像素点间距在0.9mm左右。
